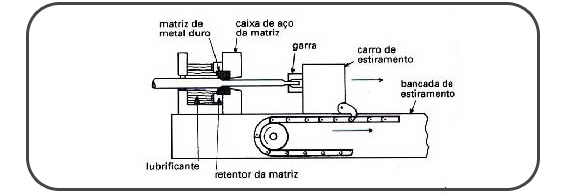

Veja a Figura 1
Definição: é um dos processos de conformação mecânica semelhante ao processo de extrusão que um material é forçado a passar através de uma matriz para ter seu diâmetro reduzido e seu comprimento aumentado. Neste caso o material é puxado e não empurrado. A trefilação ou também conhecida como estiramento é normalmente realizada a frio. É um processo utilizado para a fabricação de fios, arame e tubos (secções muito menores que o comprimento).

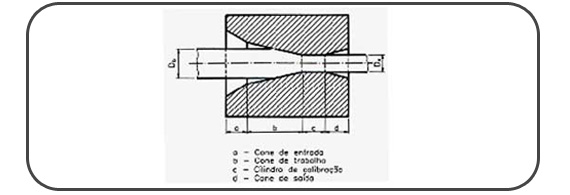

Veja a Figura 2
A barra que deve ser trefilada recebe o nome de fio de máquina. Ela deve ser apontada, para facilitar a passagem pela fieira, e presa por garras de tração que vão puxar o material para que ele adquira o diâmetro desejado. O fio de máquina para a produção de fios e arames é um produto semi-acabado, geralmente laminado, de secção circular. O equipamento empregado na operação de estiramento de fios e tubos consiste num banco de estiramento, onde um dos principais componentes é a matriz. O fio máquina já pontiagudo e inserido na matriz e na outra extremidade, é agarrado nas mandíbulas do banco (mecanismo hidráulico ou mecânico). Existem bancos de estiramento com capacidade superior a 100 toneladas de força de tração e velocidades de estiramento que variam de 9 a 1500 m/min. A fieira é uma ferramenta cilíndrica que contém um furo no centro por onde passa o fio, e cujo diâmetro vai diminuindo. Ela tem o formato de um funil.

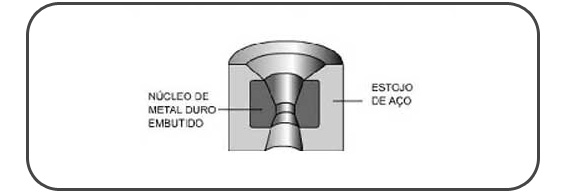

Veja a Figura 3
O material da fieira depende das exigências do processo (dimensões, esforços) e do material a ser trefilado.
Os materiais mais utilizados são:
- Carbonetos sinterizados (sobretudo WC) – widia
- Metal duro
- Aços de alto C revestidos de Cr (cromagem dura)
- Aços especiais (Cr-Ni, Cr-Mo, Cr-W, etc.)
- Ferro fundido branco
- Cerâmicos (pós de óxidos metálicos sinterizados)
- Diamante (p/ fios finos ou de ligas duras)
A Figura 03 mostra o detalhe construtivo de uma fieira de núcleo de metal duro.
Como a fieira é cônica, existe uma relação entre o ângulo de entrada e de saída, ou seja, o ângulo de entrada é geralmente maior que o ângulo de trefilaç ão para permitir que haja lubrificação de forma a facilitar a passagem do material pela fieira. Existem também outros componentes tais como o cilindro de calibração utilizado para ajustar o diâmetro do fio; e o cone de saída para permitir a saída livre do fio.
Etapas do processo de trefilação:
- Laminação e usinagem para a produção do fio máquina;
- Decapagem mecânica ou química que retira os óxidos presentes na superfície do fio máquina;
- Trefilação propriamente dita;
- Tratamento térmico de recozimento, quando é necessário restabelecer a ductibilidade do material.
